Как правило, в головках автоматических многопозиционных УГ9321 и УГ9326 выходят из строя только детали определенного вида. Т.е. в данных головках автоматических (резцедержках, - как их называет большинство покупателей) никогда не выходят из строя корпуса, которые отлиты из чугуна, диски, в которые непосредственно устанавливаются резцедержатели или попросту режущий инструмент, гильза планетарного редуктора, которая изготовливается из алюминиевых сплавов, а также ее крышка, и еще множество деталей и запчастей, вхдящих в состав головок автоматических многопозиционных УГ9326 и УГ9321.

   Мы не станем заострять внимания на тех запчастях, которые не выходят в большинстве случаев из строя, а остановимся более подробно на тех деталях, частях и узлах, которые наиболее подвержены износу, поломкам и которые не так легко приобрести где бы то ни было кроме как у нашей компании ООО ПКФ "Станкосервис", причем по приемлемым ценам и с возможностью доставки в Ваш город.

    В головках УГ9321 и УГ9326 изнашиваются в основном детали (зубчатые колеса) планетарного редуктора.
Планетарный редуктор к УГ9326 и УГ9321 состоит из:

Водило УГ9311.0207.000

Блок зубчатых колес (Сателлит) УГ9311.0200.053

Неподвижное зубчатое колесо УГ9311.0200.055

Подвижное зубчатое колесо УГ9311.0200.057

- Это и есть так называемы РЕМКОМПЛЕКТ

В головках автоматических УГ9326 и УГ9321 до 1990 года выпуска использовался планетарный механизм, отличающийся от выпускающегося в настоящее время количеством зубьев зубчатых колес.
________________________________________________________________________________________________________

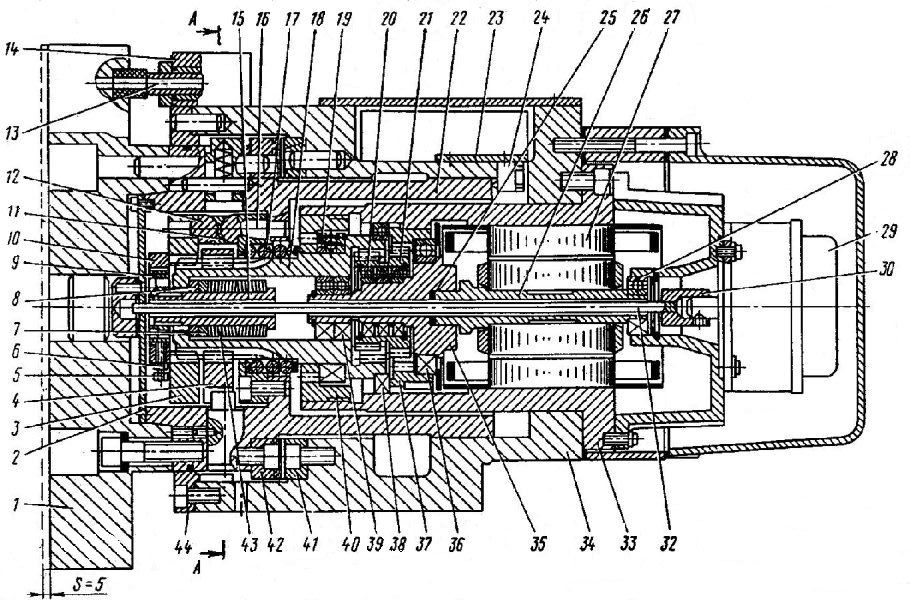

Блок зубчатых колес УГ9311.0200.053 (позиция 21 на рисунке №1), входящий в состав планетарного редуктора головки автоматической (резцедержки) УГ9326 выглядит следующим образом:

С 1990 года и по настоящее время выпускаются блоки зубчатых колес (сателлиты) УГ9311.0200.053 только с числом зубьев Z=27,30. А в головках до 1990 года выпуска скорее всего установлен блок зубчатых колес с числом зубьев Z=24,26 - такие блоки уже не изготавливаются, и в этом случае придется приобретать весь привод головки в сборе (читай ниже).
Никогда не приобретайте вышеуказанные блоки зубчатых колес (сателлиты), в которых металл имеет красноватый оттенок, т.к. такие блоки колес подвергались закалке, что недопустимо по технологическому процессу, и такие сателлиты будут постоянно "закусываться" в зубчатом зацеплении и планетарный механизм работать не будет! Уже известны случаи продажи на рынке блоков зубчатых колес к головкам УГ9326 имеющих красноватый оттенок. При установке таких зубчатых блоков (сателлитов) Вы не только не решите проблемы (головка проработает максимум 10-15 циклов смены инструмента и выйдет из строя), но и испортите работоспособные зубчатые колеса, находящиеся в зацеплении с данным блоком (сателлитом).

В ОРИГИНАЛЕ, БЛОК ЗУБЧАТЫХ КОЛЕС Z=27,30 ДОЛЖЕН ИМЕТЬ БЕЛОВАТЫЙ МАТОВЫЙ ОТТЕНОК (такой, как на фото РЕМКОМПЛЕКТА см. выше), ПОЛУЧАЕМЫЙ ТОЛЬКО В РЕЗУЛЬТАТЕ АЗОТИРОВАНИЯ (Так как истинно требует техпроцесс для производства высококачественных блоков зубчатых колес (сателлитов) к головке УГ9326 и УГ9321).

А как известно, Азотирование не всем производителям по карману, т.к. это достаточно дорогостоящее оборудование, которое используется преимущественно в крупносерийном производстве, а у мелких фирм, которые предлагаю приобрести запчасти к головкам УГ9326 технологический процесс либо не соответствует нормам, либо попросту отсутствует в силу того, что данные фирмы лишь посредники на рынке и занимаются перепродажей, что значительно удорожает запчасти.
________________________________________________________________________________________________________
Неподвижное зубчатое колесо УГ9311.0200.055 (позиция 37 на рисунке №1) выглядит следующим образом:
С 1991 года и по настоящее время выпускаются неподвижные зубчатые колеса (УГ9311.0200.055 ) только с числом зубьев Z=33.
________________________________________________________________________________________________________
Подвижное зубчатое колесо УГ9311.0200.057 (позиция 18 на рисунке №1) выглядит следующим образом:
С 1991 года и по настоящее время выпускаются подвижные зубчатые колеса (УГ9311.0200.057 ) только с числом зубьев Zвн=30 и Zнар=24.
________________________________________________________________________________________________________
Водило планетарного редуктора УГ9311.0207.000 (позиция 35 на рисунке №1) выглядит следующим образом:
________________________________________________________________________________________________________
Т.е. если у Вас головка УГ9321 или УГ9326 выпущена до 1990 года, то для ее ремонта или восстановления работоспособности придется приобретать весь Привод головки УГ9321 или УГ9326 в сборе:

Иными словами - шестерни от головки УГ9326, выпущенной до 1990 года включительно не подойдут на головки УГ9326, выпущенные после 1990 года и наоборот. Именно поэтому, если у Вас "старая" головка, выпущенная до 1990 года, и в ней не работоспособен планетарный редуктор - НЕОБХОДИМО ЗАМЕНИТЬ ВЕСЬ ПРИВОД В СБОРЕ! ЭТО ЕДИНСТВЕННЫЙ ВЫХОД, хотя как вариант можно еще попросту выбросить "старую" головку и купить новую УГ9326, но, в условиях кризиса, - это не целесообразно!

Данный привод головки автоматической восьмипозиционной (кстати, отличается от привода к головке УГ9321) вставляется в корпус головки УГ9326 и после не хитрой сборки возвращает работоспособность головки УГ9326 полностью. КСТАТИ, комплект пружин тарельчатых из 18шт (позиция 43 на рисунке №1), при покупке привода в сборе, уже установлен внутри подвижного зубчатого колеса (позиция 18 на рисунке №1) и ему придан необходимый натяг на специальном приспособлении нагрузкой 1600кг, т.е. такой, какой рекомендован заводом изготовителем головок УГ9326!

Привод головки автоматической восьмипозиционной УГ9326 состоит из следующих позиций:

7, 8, 9, 15, 18, 19, 20, 21, 25, 26, 27, 28, 29, 30, 32, 33, 35, 36, 37, 38, 39, 40, 43 в сборе, смотри рисунок №1

7 – шайба

8 – шайба

9 – гайка натяжения тарельчатых пружин

15 – втулка

18 – подвижное зубчатое колесо (входит в состав планетарного редуктора)

19 – подшипник

20 – подшипник

21 – блок зубчатых колес (входит в состав планетарного редуктора)

25 – поворотная поводковая муфта

26 – вал ротора

27 – электродвигатель

28 – подшипник

29 – крышка двигателя

30 – муфта

32 – валик

33 – гильза

35 – водило (входит в состав планетарного редуктора)

36 – подшипник

37 – неподвижное зубчатое колесо (входит в состав планетарного редуктора)

38 – подшипник

39 – подшипник

40 – гайка регулировки гильзы

43 – пакет тарельчатых пружин (18шт.)

Провода и клеммы для подключения привода к электросети

Полумуфты к УГ9326, Шайбы сферические к УГ9326 и УГ9321, а также Пяты и Кулачки, а также Пружины тарельчатые, Фиксаторы и Пружины к фиксатору изнашиваются реже чем детали планетарного редуктора, но все же изнашиваются.

   А теперь, задайте себе простой вопрос - "Зачем покупать новую головку УГ9326 стоимостью более 2500$ и ждать поставки 2-3 месяца, если ремкомплект обойдется гораздо дешевле самой головки (резцедержки) и поставка произойдет быстрее (в течение 20 дней, и даже раньше)"?!

    С нашими высококачественными запчастями Ваши головки УГ9326 и УГ9321 не будут простаивать в ожидании замены и, соответственно, станки в ожидании ремонта. Ремонт головки УГ9321 или УГ9326 легко осуществим силами обычного слесаря или механика. Если Вы смогли узнать какие же детали Вам необходимы - значит Вы головку уже разбирали и знаете ее устройство, а следовательно, собрать ее труда не составит!
